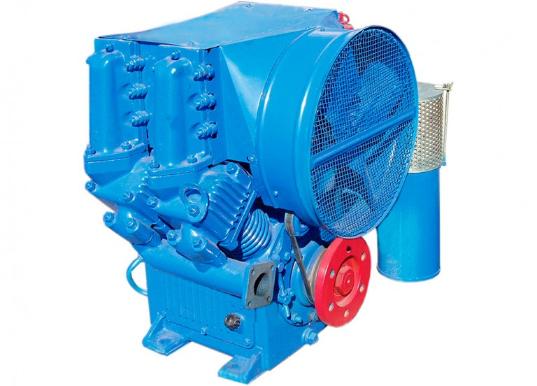

Компрессоры ПК-1,75А, ПК-3,5А, ПК-5,25А, ПК-3,5АМ

Компрессоры ПК-1,75А, ПК-3,5А, ПК-5,25А, ПК-3,5АМ

Компрессоры ПК-1,75А, ПК-3,5А, ПК-5,25А, ПК-3,5АМ

Обратившись в компанию ООО "ЭнергоРесурс" вы получите консультации высококлассных специалистов, а так же сможете приобрести запчасти, расходные материалы и оборудование. В наличии и под заказ огромный ассортимент запчастей

 Консультации по телефонам: 8(861) 228-30-91, 228-30-92

Актуальные цены на запчасти можно узнать тут → Прайс-лист

Технические характеристики

Наименование параметров

Норма для компрессора

ПК-1,75А

ПК-3,5А

ПК-5,25А

Тип компрессора

V-образный, поршневой, двухступенчатый, однорядный с воздушным охлаждением, оборудован устройством для перевода на холостой ход



2-х рядный

4-х рядный

6-рядный

Производительность по всасыванию, нм3/мин



До 7 кгс/см2

1,75

3,5

5,25

До 9 кгс/см2

1,7

3,4

5,1

Давление нагнетания, кгс/см2

от 7 до 9

Частота вращения коленчатого вала, об/мин

 1465

1470

1475

Мощность, потребляемая при частоте вращения, кВт:



7 кгс/см2

11,63

22,75

33,0

7 кгс/см2

14,0

26,5

37,0

Режим работы при давлении нагнетания ПВ, %:



7 кгс/см2

100

9 кгс/см2

50

Направление вращения коленчатого вала
(смотреть со стороны привода)

 по часовой стрелке (против часовой стрелки - по специальному заказу)

Привод

от электродвигателя или ДВС через эластичную муфту

Габаритные размеры, мм:



Длина

495

650

835



Ширина

750

750

750



Высота

760

760

760



Масса без масла и ЗИП, кг

 140

215

320



Компрессоры ПК-1,75А, ПК-3,5А, ПК-5,25А предназначены для выработки сжатого воздуха и снабжения им различных пневмоинструментов и механизмов, воздуховодов и агрегатов на объектах нефтехимической, газовой, металлургической, электрохимической, горнодобывающей и других отраслей промышленности, а также для пневмотранспорта сыпучих веществ (песок, цемент, зерно и т.п.); использования на нефтебуровых установках. Компрессоры снабжены автоматической системой управления, которая обеспечивает:

  1. Автоматическое регулирование производительности (пуск-остановка; перепуск с нагнетания II ступени на всасывание I ступени);
  2. Разгрузку и продувки компрессора при его остановке;
  3. Аварийную остановку при перегреве;
  4. Аварийную остановку при понижении давления в системе смазки;
  5. Возможность продувки и разгрузки компрессора вручную со щита управления;
  6. Электроподогрев масла в картере (для модификаций северного варианта исполнения).

Компрессор ПК-3,5АМ предназначен для выработки сжатого воздуха и установки на локомотивы типа ТГМ4 и другие взамен компрессора ВУЗ,5/9-1450. Имеет в своём составе специальный переходник для установки муфты привода и электроподогреватель масла.

Номенклатура
Актуальные цены на запчасти можно узнать тут → Прайс-лист

Наименование

Обозначение

Полумуфта ведомая

25.10.00.02-011

Ось в сборе

26.01.02.00-009 сб.

Пластина

26/03/01/00-00 сб.

Упор

26.03.00.02-001

Седло

26.03.00.02-017

Клапан

26.03.04.04-023

Клапан предохранительный

26.03.07.00-008 сб.

Фильтры в сборе

26.03.08.00-014 сб.

Полумуфта ведущая, не диз.

28.03.03.00-002 сб.

Муфта центробежная

28.03.02.00-009 сб.

Полумуфта ведущая

28.05.05.00-002 сб.

Полумуфта ведущая

28.06.00.01-014

Муфта сцепления

28.10.00.00-003 сб.

Узел коленвала

31.02.00.00-004 сб.

Вал коленчатый ПК - 1,75А

31.02.01.00-007 сб.

Цилиндр НД

32.00.00.01-039

Цилиндр ВД

32.00.00.02-023

Корпус компрессора ПК - 3,5А

32.01.00.01-007

Фильтр масляный

32.01.01.00-003 сб.

Узел коленвала ПК - 3,5А

32.02.00.00-007 сб.

Втулка

32.02.00.01-004

Вал коленчатый

32.02.01.01-023

Вал коленчатый

32.02.01.00-000 сб.

Шатунно - поршн.группа цнд

32.03.00.00-004 сб.

Поршень ЦНД

32.03.00.01-001

Кольцо маслосъемное ЦНД

32.03.00.02-008

Кольцо компрессионное ЦНД

32.03.00.03-005

Палец поршневой ЦНД

32.03.00.04-002

Пластина стопорная

32.03.00.05-012

Шатунно-поршневая группа цнд

32.04.00.00-001 сб.

Поршень ЦВД

32.04.00.01-011

Кольцо маслосъемное ЦВД 642

32.04.00.02-005

Кольцо компрессионное ЦВД 642

32.04.00.03-002

Палец поршневой ЦВД

32.04.00.04-009

Насос масляный (правого) вращения

32.09.00.00-006 сб.

Насос масляный (левевого) вращения

32.09.00.00-019 сб.

Лопасть

32.09.00.03-007

Втулки

32.09.01.02-016

Фильтр воздушный с резонатором

32.10.00.00-020 сб.

Клапан 1ст. НД

32.20.01.01-005 сб.

Пластина

32.20.00.02-009

Пружина

32.20.00.03-006

Клапан 2ст. ВД

32.21.01.01-002 сб.

Пластина

32.21.00.01-001

Пружина

32.21.00.02-006

Корпус компрессора ПК - 5,25А

33.01.00.01-000

Узел коленвала ПК - 5,25А

33.02.00.00-013 сб.

Вал коленчатый

33.02.01.00-016 сб.

Полумуфта ведущ. 6 - пальц.

33.04.00.01-011

Полумуфта ведом 6 - пальц. Со стор.

33.04.00.01-027

Полумуфта ведущ. 8 - пальц.

33.04.00.02-011

Полумуфта ведом. 8 - пальц.

33.04.00.01-014

Палец

33.04.00.03-005

Кольцо стопор пальца поршневог

Б22 65Г ГОСТ 13943

Полумуфта ведущая (пксд)

218.03.06.00-00 сб.

Полумуфта ведомая (пксд)

218.03.07.00-00 сб.

Вал сцепления

28.10.00.03-004

Корпус

28.10.00.12-008

Лопасть

34.11.00.01-004

Муфта с маховиком пксд - 5,25

28.06.00.00-004 сб.

Колодка

218.03.09.00-00 сб.

Пружина

218.03.08.04-05

Подшипник 410



Подшипник 1000928



Подшипник 310



Подшипник 312



Внимание: в таблице представлен не полный перечень запчастей предлагаемых к поставке.

СРОК ПОСТАВКИ: ОТ 3-Х ДО 25 ДНЕЙ. СКИДКИ, ГАРАНТИЯ, ДОСТАВКА.
