Наименование |
Производительность, приведённая к нормальным условиям, м3/мин. |
Давление конечное, номинальное, избыточное,МПа. |
Мощность привода, кВт |
Габаритные размеры, Д*Ш*В, мм / Масса установки в объёме поставки, кг |
|---|---|---|---|---|
|

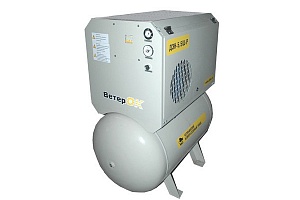

0,8 / 0,7 |
0,7 / 1,0 |
5,5 |
710х635х590 / 200 |
|
|

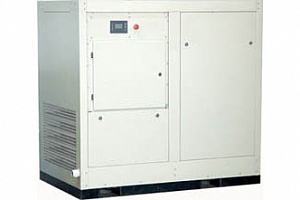

1,2 / 0,8 |
0,7 / 1,0 |
7,5 |
940х600х930 / 250 |
|
|

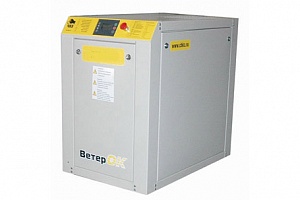

1,2 / 0,8 |
0,7 / 1,0 |
7,5 |
1990х670х1630 / 500 |
|
|
1,7 / 1,2 |
0,7 / 1,0 |
11,0 |
940х600х930 / 270 |
|
|

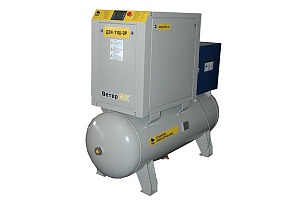

1,7 / 1,2 |
0,7 / 1,0 |
11,0 |
1990х670х1630 / 500 |
|
|

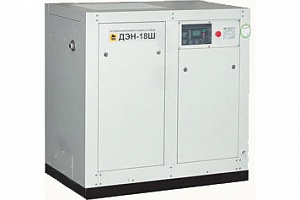

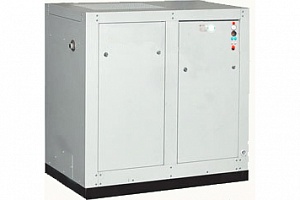

3,0 / 2,6 / 2,2 |
0,7 / 1,0 / 1,3 |
18,5 |
1260x764х1230 / 515 |
|
|
3,4 / 3,0 / 2,4 |
0,7 / 1,0 / 1,3 |
22,0 |
1260x764х1230 / 525 |
|
|
3,0/0,15 |
0,7/1,0 |
24 |
1760x885x1753 / 1000 |
|
|

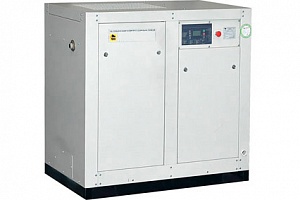

5,0 / 4,2 / 3,4 |
0,7 / 1,0 / 1,3 |
30,0 |
1610х1000х1530 / 820 |
|
|
6,0 / 4,8 / 4,3 |
0,7 / 1,0 / 1,3 |
37,0 |
1610x1000х1530 / 850 |
|
|
7,3 / 6,1 |
0,7/1,0 |
45,0 |
1610х1000х1530 / 850 |
|
|
6,5 / 6,5 |
0,7/1,0 |
45,0 |
1610х1000х1530 / 850 |
|
|

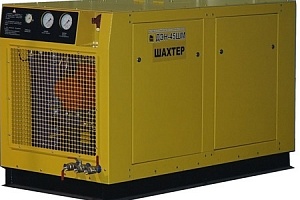

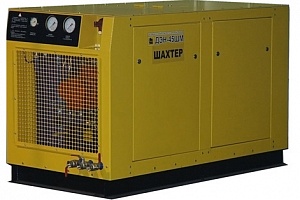

6,5 |
0,7/1,0 |
45,0 |
1970х900х1100 / 1400 |
|
|
9,1 / 7,4 / 6,4 |
0,7 / 1,0 / 1,3 |
55,0 |
1770х1200х1490 / 1190 |
|
|

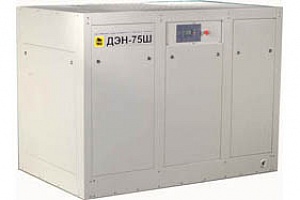

12,0 / 9,7 / 7,8 |
0,7 / 1,0 / 1,3 |
75,0 |
1770x1200х1490 / 1300 |
|
|

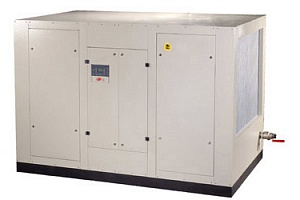

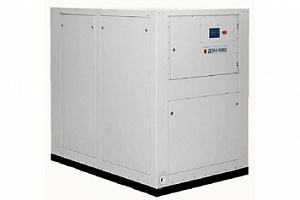

16,3 / 13,0 / 10,0 |
0,7 / 1,0 / 1,3 |
90,0 |
1900x1200х1750 / 1700 |
|
|

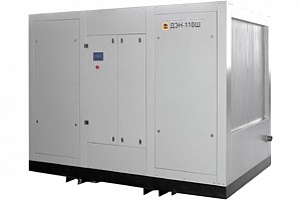

18,0 / 16,1 / 13,0 |
0,7 / 1,0 / 1,3 |
110,0 |
1960x1200х1582 / 1800 |
|
|
16,8 |
0,7 |
110,0 |
2800x1000х1200 / 2600 |
|
|

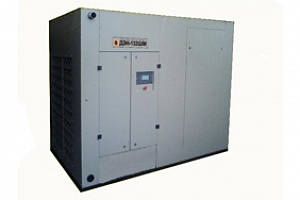

22,5 / 16,5 |
0,7 / 1,0 |
132,0 |
2500x1450х1820 / 2400 |
|
|

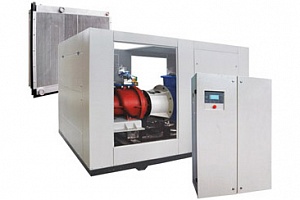

27,0 / 22,0 |
0,7 / 1,0 |
160,0 |
2900x1800х2150 / 3650 |
|
|
27,0 |
0,9 |
200,0 |
1960x1200х1580 / 3600 |
|
|

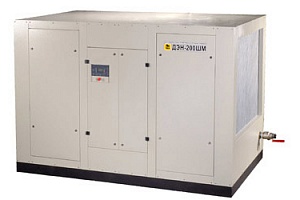

33,5 / 30,0 /27,0 |
0,7 / 0,9 / 1,0 |
200,0 |
2900x1800х2150 / 3750 2900x1800х2150 / 3600 |
|
|
42,0 |
0,7 |
250,0 |
2900x2100х2100 |
Общие сведения
Установки компрессорные типа ДЭН представляют собой законченный и готовый к эксплуатации блок, скомпонованный на общей раме, не требующий специального фундамента, снабжённый шумопоглощающим капотом и системой автоматизации.
Производятся на основе винтового компрессорного блока со сроком наработки 40 000 часов. Автоматическое управление работой компрессорной установки осуществляется микропроцессорным блоком управления: СМС Air Master S1 и системой дистанционного управления группой компрессоров Enercon (опция).
В стандартную комплектацию винтового воздушного компрессора типа ДЭН входит:
- Входной воздушный фильтр;
- Входной воздушный клапан;
- Концевой комбинированный охладитель сжатого воздуха и масла;
- Вентилятор воздушной системы охлаждения;
- Маслосепаратор;
- Масляные фильтры;
- Внутренний трубопровод, фитинги и пр. элементы;
- Электродвигатель;
- Система пуска электродвигателя: "звезда - треугольник", устройство плавного пуска или запуск с использованием преобразователя частоты (по выбору клиента);
- Виброизолирующие опоры (демпферы) между подрамником на котором смонтирована система винтового компрессора и электродвигателя и основной рамой;
- Система контроля и управления на основе микропроцессорного блока управления Air Master S1;
- Система регулирования: "нагрузка – холостой ход - останов" или "частотник";
- Звукоизолирующий капот;
- Прочная рама не требующая фундамента;
- Документация (руководство по эксплуатации, формуляр, сертификаты и пр.).
Компрессорные установки типа ДЭН имеют следующие особенности:
- Воздушная система охлаждения позволяет использовать тепло выделяемое компрессорной установкой для обогрева компрессорной и (или) смежных помещений, что существенно повышает КПД;
- Легкий переход на эксплуатацию компрессорной установки при отрицательных температурах (до -400С);
- Имеют встроенную 3-ех ступенчатую систему очистки сжатого воздуха от углеводородов (центробежная очистка, гравитационное осаждение, сепарация);
- Встроенный воздушный охладитель сжатого воздуха, который позволяет получать сжатый воздух практически температуры окружающей среды;
- За счет оптимальной конструкции установки, воздушные потоки внутри капота качественно и равномерно охлаждают все элементы ее (электродвигатель, винтовой компрессор и систему управления);
- Не требуется специального фундамента. Необходима только ровная горизонтальная площадка;
- управления воздушным компрессором основана на микропроцессорном блоке Air Master S1 ("CMC", Бельгия), который обеспечивает:
- Возможность задавать основные рабочие параметры и контролировать их в автоматическом режиме (индикация в цифровом виде на жидкокристаллическом дисплее);
- Полную защиту компрессора по давлению, температуре, перегрузке, сопровождающуюся отключением его от электрической сети, тем самым предупреждая преждевременный выход из строя оборудования компрессора;
- Полный контроль за параметрами работы компрессора и своевременную сигнализацию об ошибках на дисплее блока управления;
- 3 уровня доступа (пользовательский, сервисный и заводской);
- Возможность управления работой группы компрессоров в единой пневмосистеме;
- Возможность дистанционного управления одним или несколькими компрессорами;
- Бесперебойную работу компрессора в условиях нестабильной подачи напряжения.
- Возможность измерять количество моточасов и информировать о необходимости проведения регламентных сервисных работ;
- Предусмотрена возможность управления группой компрессорных установок в количестве от 2 до 24 штук (осуществляется с помощью центрального блока управления, установленного в диспетчерской на расстоянии до 1000 метров). Блок управления группой компрессорных установок METACENTRE (производство "СМС", Бельгия) обеспечивает:
- Программирование очередности включения компрессорных установок, автоматический контроль наработки каждой установки;
- Автоматический контроль за величиной давления воздуха в пневмосети;
- Регулирование необходимого количества включенных компрессорных установок в зависимости от нагрузки ;
- Возможность подключения компрессорных установок разной мощности для обеспечения требуемой производительности;
- Возможность удаленного управления группой компрессорных установок;
Комплексные поставки
"Челябинский Компрессорный завод" специализируется на комплексном подходе к вопросам снабжения сжатого воздуха, начиная с проведения аудита пневмосистем, поставки компрессорного оборудования с системой очистки, осушки и хранения воздуха и дальнейшее техническое сопровождение при заключении договора о сервисном обслуживании.
Мы предлагаем укомплектовать винтовые компрессоры ДЭН системой подготовки сжатого воздуха: осушители холодильного и адсорбционного типа (с горячей и холодной регенерацией), система фильтрации углеводородов и пыли (производство Donaldson (Германия)). На выходе можем получить очищенный воздух с параметрами (точка росы -700С, остаточное содержание углеводородов менее 0,003 мг/м3, размер частиц менее 0,01 мкм.), превышающими требования класса загрязненности 0 в соответствии с ГОСТ 17433-80.
Каждая КУ должна быть укомплектована, как минимум, сепаратором – влагомаслоотделителем AG-Z (обязательная опция).
