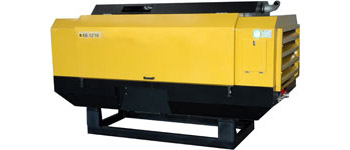

Компрессорная установка КВ-12/10 предназначена для снабжения сжатым воздухом пневмоинструмента, пневмоприводов, оборудования по дробеструйной обработке различных поверхностей, бурового оборудования, при температуре окружающей среды в обычном исполнении от –15°С до +40°С, при специальном исполнении –35°С до +40°С. Компрессорные установки производятся на основе винтового компрессора производства немецкой фирмы GHH-Rand. Средний срок наработки по винтовому компрессору составляет 40000 часов, при условии правильной эксплуатации компрессорной установки.
Особенности компрессора ЧКЗ КВ-12/10
Передача мощности двигателя на винтовой компрессор осуществляется через муфту сцепления дизеля, что позволяет производить разрыв мощности при запуске дизеля в отрицательных температурах и возникновении нештатных ситуаций. Компрессорная установка КВ-12/10 оснащена системой регулирования производительности винтового компрессора, которая осуществляется посредством изменения числа оборотов дизеля и поддерживает необходимое, заданное давление в пневмосистеме потребителя сжатого воздуха.
Основное применение КВ-12/10 получили:
- для обеспечения привода дробеструйных аппаратов при очистке трубопроводов и резервуаров в нефтегазовой промышленности;
- в горнодобывающей промышленности;
- для обеспечения работы перфораторов и геологоразведочных буровых установок.
Компрессорные установки производятся как в передвижном, так и в стационарном исполнениях. По заказу потребителя компрессорные установки КВ-12/10 устанавливаются в Блок-контейнер (БКК) и комплектуются оборудованием по подготовке сжатого воздуха.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
|
|---|---|
| Производительность, приведённая к нач. условиям, м3/мин. | 12,0 |
| Давление рабочее (избыточное), МПа | 1,0 |
| Габаритные размеры, Д*Ш*В, мм / Масса установки в объёме поставки, кг | 2900х1320х1680 / 1500 |
| Температура окруж.среды, °C | -35...+40 |
| Давление рабочее минимальное (избыточное), атм. | 4,5 |
| Температура сжатого воздуха на выходе, °C | 65 |
| Количество масла, заливаемого в маслосистему, л | 35,0 |
| Расход масла на унос при номин. режиме, г/ч | 2,52 |
| Передача крутящего момента | карданный вал |
| Присоединительный размер на выходе, дюйм | G2 - 1шт. |
| Уровень звука, дБА | 80 |
| Уровень виброскорости, мм/с, не более | 0,2 |
| Двигатель: | |
| привод | Deutz BF04M2012C |
| мощность номинальная, кВт | 103,0 |
| частота вращения, об/мин | 2100 |
