Наименование |
Производительность, приведённая к нач. условиям, м3/мин. |
Давление рабочее (избыточное), МПа. |
Габаритные размеры, Д*Ш*В, мм / Масса установки в объёме поставки, кг |
|---|---|---|---|
|
3,0 |
0,8 |
1820х1290х1040 / 750 |
|
|
3,0 |
0,8 |
3110х1560х1430 / 800 |
|
|
5,0 |
1,0 |
1820х1290х1040 / 750 |
|
|
5,0 |
1,0 |
3110х1560х1430 / 800 |
|
|
8,0 |
1,5 |
3005х1485х1625 / 2450 |
|
|
8,0 |
1,5 |
4350х1900х1900 / 2600 |
|
|
10,0 |
1,0 |
2900х1320х1680 / 1500 |
|
|
10,0 |
1,0 |
3790х1840х1890 / 1600 |
|
|
10,0 |
1,0 |
2475х940х1160 / 1500 |
|
|
12,0 |
1,0 |
2900х1320х1680 / 1500 |
|
|
12,0 |
1,0 |
3790х1840х1830 / 1600 |
|
|
12,0 |
1,0 |
2475х1120х1160 / 1500 |
|
|
12,0 |
1,2 |
3020х1500х1625 / 2300 |
|
|
12,0 |
1,2 |
4350х1900х1900 / 2440 |
|
|
12,0 |
1,2 |
2470х1355х1250 / 2450 |
|
|
20,0 |
1,5 |
4020х2030х2340 / 3500 |
|
|
20,0 |
1,5 |
6030х2030х2435 / 4100 |
|
|
20,0 |
1,6 |
4020х2030х2340 / 3600 |
|
|
20,0 |
1,6 |
6030х2030х2435 / 4200 |
|
|
25,00 |
1,0 |
4020х2030х2340 / 3600 |
|
|
25,00 |
1,0 |
6030х2030х2435 / 4200 |
Общие сведения

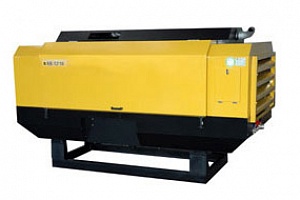

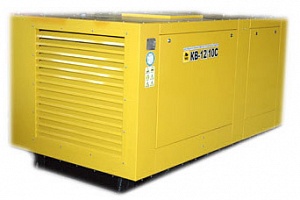

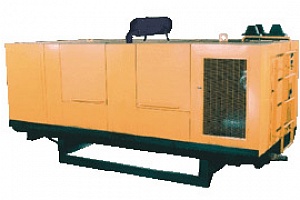

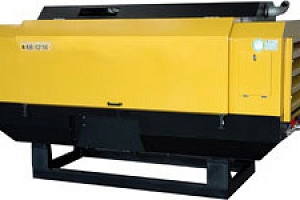

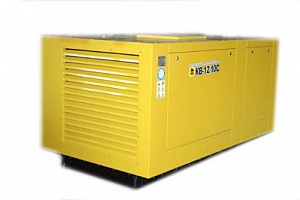

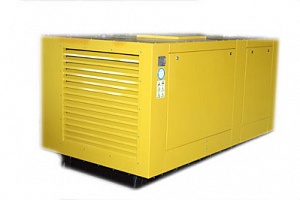

Компрессорные установки серии КВ с приводом от дизельного двигателя, представляют собой малошумные изделия с винтовым компрессором. Смонтированы на собственной раме, в звукоизолирующем капоте, не требуют специального фундамента.

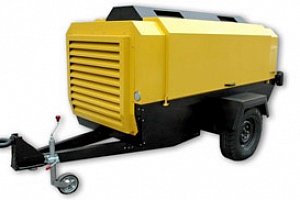

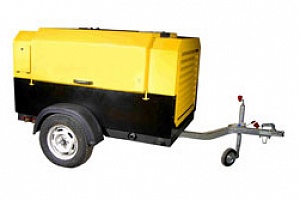

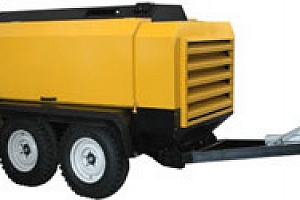

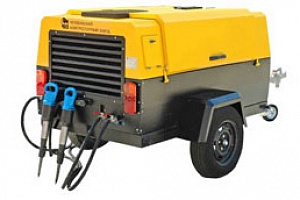

Существуют передвижные варианты исполнения на шасси (одно – двухосном, серийные компрессорные установки КВ-*/*П) и на санях (по спец заказу).

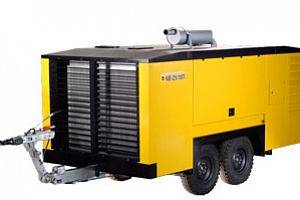

Компрессорные установки КВ-25/10 (производительностью 25 м3/мин при давлении 1,0 МПа) и КВ-20/16 (производительностью 20 м3/мин при давлении 1,6 МПа) не имеет аналогов производимых на территории РФ и стран СНГ.
Срок наработки по винтовому компрессору составляет в среднем 40000 часов до замены подшипников. В течении всего срока эксплуатации не требуется обслуживания, необходимо лишь своевременно менять масло.
В стандартном исполнении компрессорные установки (дизельный компрессор) предназначены для эксплуатации в условиях окружающей среды для 1 категории климатического исполнения У согласно ГОСТ 15150-69, при температуре окружающей среды +1 °С …+35 °С. При установке предпускового подогревателя ПЖД диапазон рабочих температур от - 35 °С до +35 °С.
Установка состоит из основных элементов:
- рама;
- двигатель дизельный;
- компрессор винтовой;
- блок охлаждения;
- система масловоздушная;
- система управления;
- капот шумопоглащающий всепогодный, окрашенный порошковым методом;
- система электрическая;
- система топливная;
- шасси или сани (передвижной вариант);
- подрамник (стационарный вариант).
В качестве привода компрессора используется дизельный двигатель с водяной или воздушной системой охлаждения, импортного (Deutz, удовлетворяют всем требованиям по чистоте и шумности) или отечественного производства (ЯМЗ-236, ЯМЗ-238, Д-120, Д-225).
Компрессорные установки типа КВ оборудованы системой непрерывного регулирования производительности, что гарантирует надежную и экономичную эксплуатацию. При увеличении расхода воздуха давление в маслоотделителе падает, и наоборот. Это изменение давления в маслоотделителе воспринимается впускным клапаном, который обеспечивает автоматическое регулирование производительности компрессорной установки. Обороты дизеля увеличиваются, тем самым увеличивается производительность.
Особенности винтовых компрессоров КВ
Давление в маслоотделителе поддерживается в интервале между рабочим давлением и соответствующим разгрузочным давлением.
Регулирование производят в пределах от максимального уровня (100%) до отсутствия (0%) посредством:
- Регулирования числа оборотов двигателя между максимальным числом оборотов под нагрузкой и числом оборотов в режиме разгрузки (расход сжатого воздуха пропорционален числу оборотов двигателя).
- Дросселирования забора воздуха впускным клапаном.
Винтовые компрессорные установки типа КВ полностью автоматизированы, имею систему безопасности с автоматическим отключением при отклонении от нормальных рабочих параметров.
Дизельный компрессор снабжен индикатором засоренности воздушного фильтра. При достижении предельно допускаемой засоренности воздушного фильтра срабатывает сигнализирующее устройство – барабан красного цвета.
Дополнительно компрессорные установки типа КВ могут быть укомплектованы фильтрами очистки сжатого воздуха от масла и пыли (опция).
Отдельно в номенклатуре выпускаемых моделей стоит компрессорный агрегат АК-9/10, который представляет собой готовый компрессорный блок (без приводного двигателя), который может быть использован в составе различных установок (буровые установки и пр, на самоходном шасси), монтируется непосредственно на автомобиле. Использование данного агрегата снижает общую массу и стоимость установки в целом.
Мощность на компрессорный агрегат передается с вала отбора на вал компрессора через ременную передачу.
Температура эксплуатации от -10?С до +35?С. Компрессорный агрегат снабжен: винтовым компрессором, комбинированным масловоздушным охладителем, системой непрерывного регулирования производительности, теромвыключателем защищающим от перегрева.
Применяется на буровых установках пр-ва ЗАО "Машиностроительный завод имени В.В.Воровского", ЗАО "Геомаш - Центр", ЗАО "Московский Опытный Завод Буровой Техники" и пр.
